智能氮气柜在半导体行业的深度应用方案：从被动防护到主动工艺集成
一、方案核心范式转变：从“存储设备”到“工艺前站”
传统视角将氮气柜视为隔离性存储单元，现代方案则将其重新定义为工艺链的关键前处理节点，其功能深度嵌入制造流程。
1.动态温湿度曲线编程控制方案
应用场景：高阶封装前的晶圆预处理
技术细节：
梯度除湿编程：针对不同材料（如有机基板、硅中介层），预设湿度从环境水平（50%RH）阶梯式降至目标湿度（<1%RH）的优化曲线，避免应力开裂
热湿耦合控制：同步调控温度（20-60℃可调）与湿度，模拟后续回流焊工艺条件进行“预适应”，减少热冲击导致的界面分层
材料数据库集成：柜体控制系统内置常见半导体材料吸湿模型，自动推荐最优预处理曲线
2.微环境快速切换锁存方案
应用场景：光刻胶分装与使用点管理
技术细节：
双舱体设计：主存储舱（<0.5%RH）与过渡舱（<5%RH）物理隔离
秒级环境恢复：过渡舱门开启取用后，可在30秒内通过高压氮气帘幕和快速purge技术恢复超低湿环境
使用点统计：记录每瓶光刻胶的开闭次数、暴露时间，通过算法预测其粘度变化，提前预警性能衰减
二、多维感知与数字孪生融合方案
超越传统的温湿度监测，构建柜内环境的全维度数字映射。
1.微气氛成分实时质谱监测
技术实现：
集成微型残余气体分析仪（RGA），持续监测柜内气氛中除水氧外的特征污染物：
有机挥发物（VOCs）：来自塑料载具或包装材料
酸性气体（如Cl₂,SO₂）：可能来自外部空气渗入
硅氧烷类物质：来自密封材料挥发
建立“污染物指纹库”，当检测到特定污染物超标时，不仅报警，更可溯源至可能的污染源（如新引入的包装材料）
2.物料状态非接触式感知
技术实现：
微波介电常数监测：通过柜壁集成微波传感器阵列，非侵入式监测存储物料的介电常数变化——该参数对水分含量极其敏感
建立关键物料（如固化环氧树脂、聚合物衬底）的介电常数-含水量校准曲线
实际应用：实时判断未密封存放的晶圆盒实际含水量，替代破坏性抽样测试
3.数字孪生预测性模型
系统架构：
物理柜体+传感器网络+云端数字孪生体
孪生体输入：实时温湿度数据、门开启日志、氮气流量、外部天气数据（温湿度、气压）
核心模型：基于计算流体动力学（CFD）的柜内气流分布模型，结合吸附动力学模型
输出价值：
热点预测：识别柜内气流死角，指导物料合理摆放
露点预警：在环境温度剧烈变化时，提前计算柜内是否可能出现局部冷凝
泄漏模拟：模拟门封轻微老化后的性能衰减，提前安排预防性维护
三、与先进制造系统的深度集成方案
1.与自动物料搬运系统（AMHS）的协同
硬件接口：
标准化装载端口（符合SEMI标准），允许AGV/天车直接对接
机械臂友好型内部布局，预留抓取空间和视觉定位标识
信息流协同：
柜体控制系统与MES深度集成，接收“即将到达”的物料信息，提前准备最优存储仓位和预处理程序
物料取出时，自动将存储环境历史数据（可追溯性数据包）绑定至该批物料的电子流程单（e-Traveler）
2.跨厂区分布式氮气柜网络
应用场景：跨国/跨地区半导体企业的多基地协同
方案设计：
中央环境策略服务器：统一制定和下发各站点、各工艺环节的存储环境标准
一致性监控：实时比对上海、台湾、新加坡工厂同一物料的存储环境数据，确保全球制造的一致性
最佳实践迁移：当某工厂通过数据挖掘发现“某项材料在特定预处理曲线下良率提升1.5%”，该参数可经验证后一键同步至全球网络
四、面向下一代技术的超前适配方案
1.针对第三代半导体的特殊方案
材料特殊性：GaN、SiC等宽禁带半导体材料对某些金属离子（如Cu⁺、Fe²⁺）极其敏感
定制方案：
全氟聚合物（PFA）内衬：替换传统不锈钢内壁，彻底杜绝金属离子迁移
氮气纯化模块：将输入氮气进一步纯化至金属离子含量<1 ppt
专用载具：碳化硅涂层或PFA材质晶圆载具
2.针对异质集成与先进封装的方案
挑战：存储对象多样化——硅晶圆、玻璃中介层、封装好的芯片、光电器件共处一柜
方案：
多独立气氛分区柜：单个柜体内划分多个独立气路和控制的舱室
差异化环境设置：
硅光子芯片区：<1%RH，25±0.2℃（温度极高稳定性）
存储器堆叠芯片区：<2%RH，防静电加强
激光器芯片区：<5%RH，额外避光保护
五、经济效益与可持续性量化方案
1.氮气消耗的AI优化算法
算法输入：物料进出预测（来自MES）、季节变化、实时电价（氮气生成耗电）
优化策略：
在物料低活动期（如夜间）适度放宽湿度控制上限，减少氮气流量
在电价低谷时段主动进行深度净化，储备“环境容量”
经实测，该算法可减少25%-40%的氮气消耗，同时保证工艺安全边际
2.碳足迹追踪与报告
内置计算模块：实时计算并累计每柜、每厂区的氮气消耗对应的二氧化碳排放量（基于氮气生产的能耗系数）
生成ESG报告：自动生成符合标准的可持续性报告，助力企业实现碳中和目标
总结：从“成本中心”到“价值引擎”的转变
智能氮气柜的深度应用方案，标志着其角色从被动防护的“成本中心”，转变为：
1.工艺优化引擎：通过精准预处理提升良率
2.数据价值节点：提供海量环境数据用于分析和决策
3.柔性制造使能器：快速适配新材料、新工艺
4.可持续性抓手：通过智能化降低资源消耗

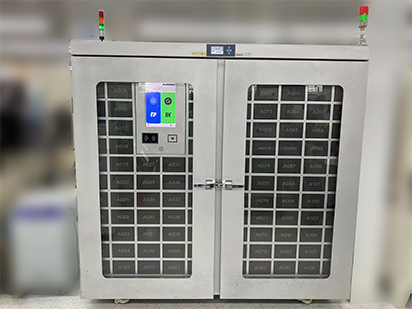

深圳定制型智能氮气柜是将物理的存储空间，转化为一个可编程、可感知、可优化、可连接的智能环境系统，使其成为半导体智能制造中不可或缺的数字物理融合节点。
