智能氮气柜在半导体行业的深度应用方案：超越基础防护的系统工程
一、基于半导体材料科学的环境控制范式创新
1.分子层面交互控制策略
智能氮气柜已从单纯的"湿度控制箱"演变为"表面态管理平台"。现代方案注重控制材料表面能量状态：
等温吸附线优化：通过精确控制相对湿度（RH）在特定材料吸附等温线的"安全平台区域"，避免材料表面水分子单层/多层形成的临界点
表面钝化管理：针对不同金属层（Cu,Al,Co,Ru）的氧化动力学差异，定制氧分压控制曲线
化学亲和性匹配：针对有机电介质（low-k,ultra-low-k材料）、光刻胶中的PAG（光致产酸剂）、淬灭剂等，设计湿度-温度协同控制算法
2.晶圆状态全生命周期管理
智能氮气柜作为"晶圆状态稳定器"，贯穿整个制造周期：
晶圆流通过程：
裸硅片→FEOL工艺间暂存→金属化后等待→BEOL完成后存储→切割前准备
控制策略演进：
物理防护（防尘）→化学防护（防氧化）→电学防护（防静电）→状态防护（防应力变化）
3.先进封装环境的特殊需求
针对2.5D/3D封装、Chiplet等先进技术：
微凸点（μBump）保护：控制SnAg、CuPillar在回流焊前的氧化程度
混合键合（Hybrid Bonding）表面管理：确保Cu-Cu、SiO₂-SiO₂键合前的表面能一致性
中介层（Interposer）存储：TSV暴露面的防腐蚀和洁净度保持
二、与半导体制造生态系统深度集成方案
1.与AMHS（自动物料搬运系统）的无缝对接
智能氮气柜成为AMHS网络中的"环境控制节点"：
FOUP/FOSB兼容设计：直接对接晶圆载具，实现"门对门"环境连续保护
RFID智能追踪：每个载具进入自动识别，加载预设环境配方（Recipe）
预测性环境预热：根据MES排程，在物料到达前提前建立目标环境
2.与MES/EAP的深度数据整合
超越简单的数据记录，实现制造执行层面的智能决策：
```yaml
智能联动示例：
-触发条件:光刻机报警-"光刻胶性能漂移"
-氮气柜响应:
1.立即追溯:当前批次光刻胶的完整存储历史（温湿度曲线）
2.关联分析:比对其他使用同批次光刻胶的机台状况
3.主动预警:提示可能受影响的在制品批次
4.参数调整:为后续批次光刻胶动态优化存储参数
3.多变量协同控制模型
现代智能氮气柜采用多输入多输出（MIMO）控制：
```
控制变量：
├─主要控制
│├─露点温度（Dew Point）
│├─氧浓度（O₂ppm）
│└─微正压（0.5-2.0 mbar）
└─辅助控制
├─TVOC（总挥发性有机物）
├─AMC（气态分子污染物）
└─静电消散时间（CDM防护）
三、面向特定工艺环节的精准解决方案
1.EUV光刻环境保障系统
针对极紫外光刻的特殊需求：
无碳氢化合物环境：防止EUV光学元件污染
双舱室设计：
主存储舱：标准低湿环境（<1%RH）
预处理舱：超低湿环境（<0.5%RH）+特定温度调节（23±0.1℃）
Reticle（掩模版）专用方案：匹配掩模版清洗后的关键存储期要求
2.化合物半导体工艺支持
针对GaN、GaAs、SiC等材料的特殊性：
水分控制梯度：根据不同材料的水分敏感度设置分级存储
表面钝化层保护：防止AlGaN表面氧化导致的2DEG退化
热管理集成：部分材料需要特定温度下的低湿存储
3.量子计算器件制备
针对超导量子比特等前沿领域：
超低震动设计：减少机械振动对敏感结构的影响
电磁屏蔽：防止外部电磁干扰
多级纯化系统：氮气纯度>99.9999%，水氧含量<0.1ppm
四、智能运维与预测性健康管理
1.基于数字孪生的设备管理
为每台智能氮气柜创建虚拟镜像：
性能衰减预测：根据传感器数据预测分子筛寿命、阀门老化趋势
能耗优化：动态调整吹扫策略，平衡环境稳定性和氮气消耗
虚拟验证：在数字模型中测试新工艺配方的可行性
2.异常检测与根因分析
采用机器学习算法的智能诊断：
```python
#简化的异常检测逻辑示意
class NitrogenCabinetMonitor:
def detect_anomaly(self,sensor_data):
#多维度特征分析
features={
'humidity_recovery_rate':self.calc_recovery_rate(),
'gas_consumption_pattern':self.analyze_consumption(),
'door_open_impact':self.assess_door_events(),
'seasonal_variation':self.adjust_for_season()
}
#与历史基准线对比
deviation=self.compare_with_baseline(features)
#根因推断
if deviation['humidity']>threshold:
return self.root_cause_analysis([
"分子筛饱和",
"密封条老化",
"氮气源纯度下降",
"传感器漂移"
3.可持续性优化方案
响应半导体行业ESG要求：
氮气循环利用：部分高端系统集成氮气回收纯化模块
能源分级管理：根据工厂电力负荷情况动态调整运行模式
碳足迹追踪：计算并优化每片晶圆存储的环境成本
五、未来技术演进方向
1.原子层级别的环境控制
单分子层检测：实时监测材料表面吸附水分子层数
选择性吹扫：针对不同污染物的分子尺寸设计定向清除
表面能工程：通过环境控制主动调整材料表面状态
2.分布式环境管理网络
智能氮气柜将成为"环境微网格"节点：
区域协同：多台设备协同维持局部环境稳定
负荷均衡：在电网峰谷期智能调整运行策略
灾害应对：在意外停电等情况下启动应急保护模式
3.与工艺设备的深度融合
工艺集成模块：部分工艺步骤（如去气化、表面活化）在氮气柜内完成
质量前馈控制：根据存储环境数据预测调整后续工艺参数
零接触传输：全自动的晶圆进出系统，避免人为干预
实施路线建议
第一阶段：基础智能化
部署单机智能控制系统
建立基础数据采集和报警机制
实现远程监控
第二阶段：系统集成化
与MES/SCADA系统深度集成
建立多设备集中管理平台
实施预测性维护策略
第三阶段：智能优化
部署AI驱动的环境优化算法
实现工艺-存储环境协同优化
建立数字孪生系统
第四阶段：前瞻创新
探索原子层环境控制技术
开发新型材料专用存储方案
实现可持续闭环运行

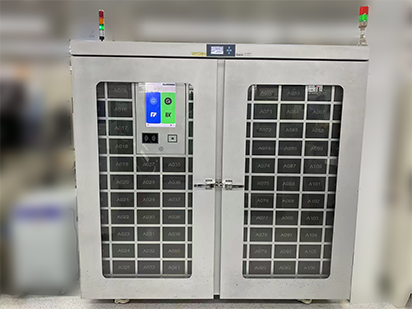

智能氮气柜在现代半导体行业中的角色已从被动防护设备转变为主动工艺参数控制节点、质量数据生成源和制造智能化的基础设施。其应用方案的深度和广度正随着半导体技术的演进而不断扩展，成为保障先进制程良率和产品可靠性的关键环节。
